Tutoriel DIY au Fablab – fabriquer un miroir en récup’

DIY : Produire des objets magnifiques à partir de chutes ? Avec de bonnes idées et à l’aide des machines qu’on trouve au fablab, c’est tout à fait possible. Dans ce DIY, je vous propose de réaliser un miroir personnalisé sur un support en marbre provenant des chutes d’une production que nous avons réalisé au cityfab 3 pour Rotor. Le miroir est une fin de collection qui retrouve toute sa noblesse grâce à la découpeuse laser.

Ce dont vous aurez besoin :

Matériel :

  • Un support solide, dans notre cas une chute de marbre noir
  • Un miroir rond
  • Un feutre pour tableau blanc

Machines :

  • Une découpeuse jet d’eau
  • Une découpeuse laser



Si vous ne savez pas où trouver ces ressources, voici quelques adresses où les dénicher :



La fabrication, étape par étape…



Découpe du support

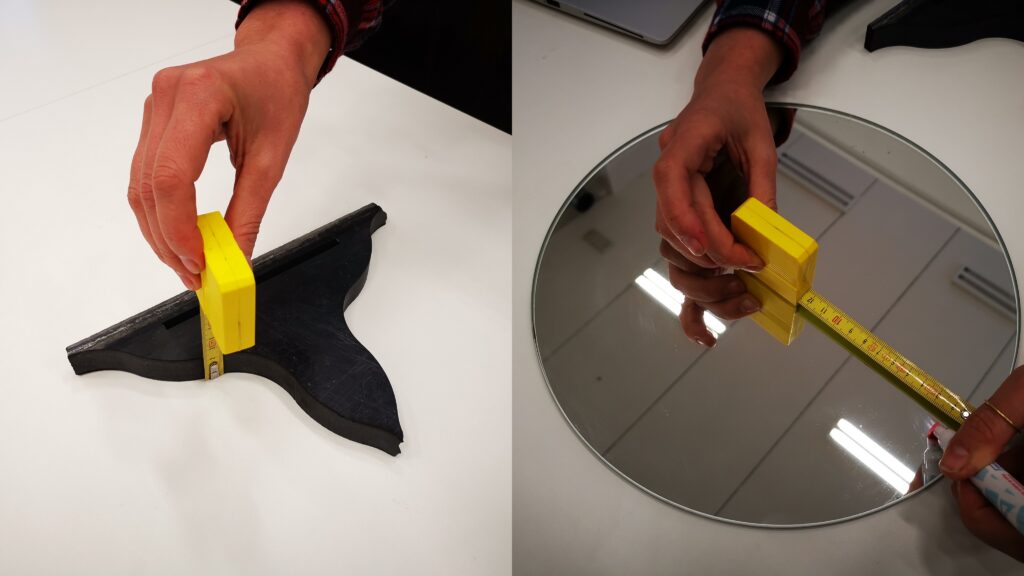

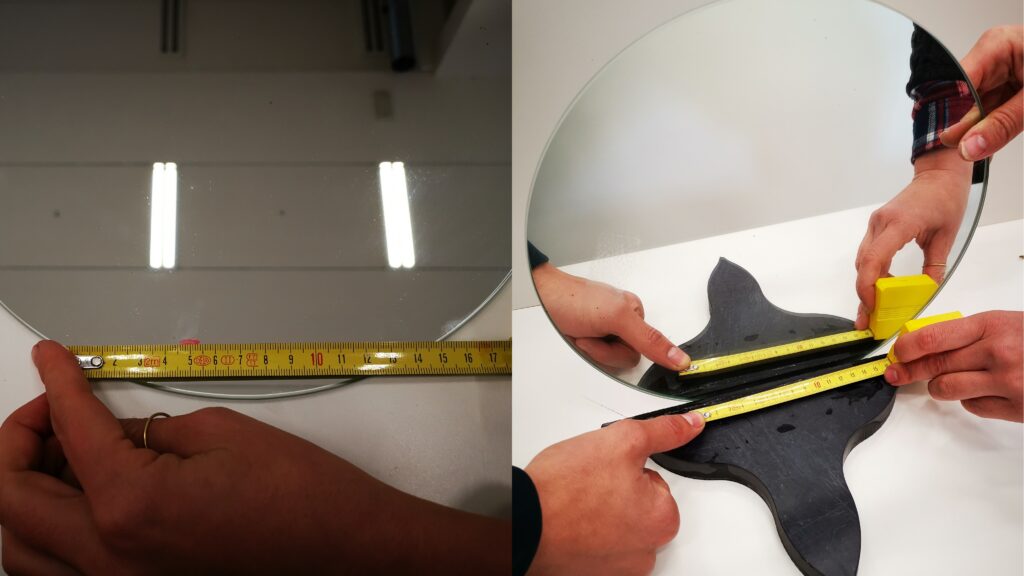

  1. Commencez par mesurer l’épaisseur de votre futur support de miroir afin de  déterminer la hauteur maximale de la section du miroir qui pourra être insérée dans le support.
  2. Reportez cette hauteur sur votre miroir à l’aide d’un feutre pour tableau blanc et marquez-la.




  3. Au niveau de la marque, mesurez la largeur du miroir. Vérifiez que votre support est assez large pour accueillir la section du miroir. S’il est assez large, on est bon 😊 Si ce n’est pas le cas, il faudra trouver un support plus grand ou, si le miroir le permet, insérer une section de miroir plus petite.

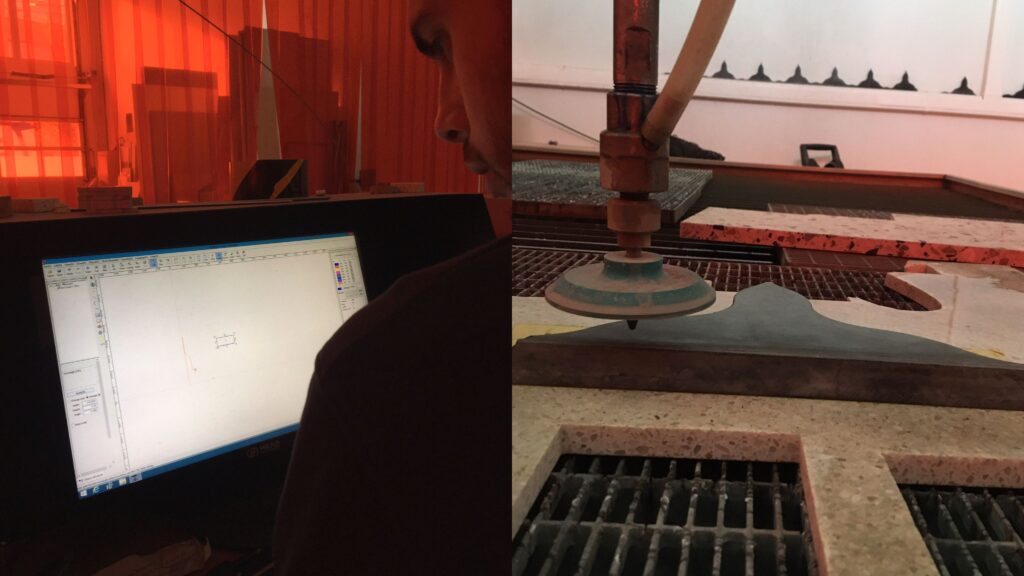

  4. Ouvrez le logiciel de commande de la découpeuse jet d’eau. Dessinez un rectangle dont la largeur est égale à « la largeur du miroir + 1,5mm » et dont la longueur est égale à la « largeur » de la partie supérieure de la section du miroir qui sera insérée.

    Si vous n’avez jamais utilisé une découpeuse jet d’eau, faites un tour sur la page de nos prochaines formations.
  5. Lancez la découpe. Pour notre support en marbre, nous avons utilisé une puissance de découpe de 35%.

  6. Lorsque la découpe est terminée, retirez la partie intérieure de la découpe et nettoyez votre support.
    Il est prêt !



Personnalisation du miroir



  1. Ouvrez votre logiciel de dessin vectoriel de prédilection. Nous vous conseillons d’utiliser Inkscape, c’est un logiciel libre de droit.

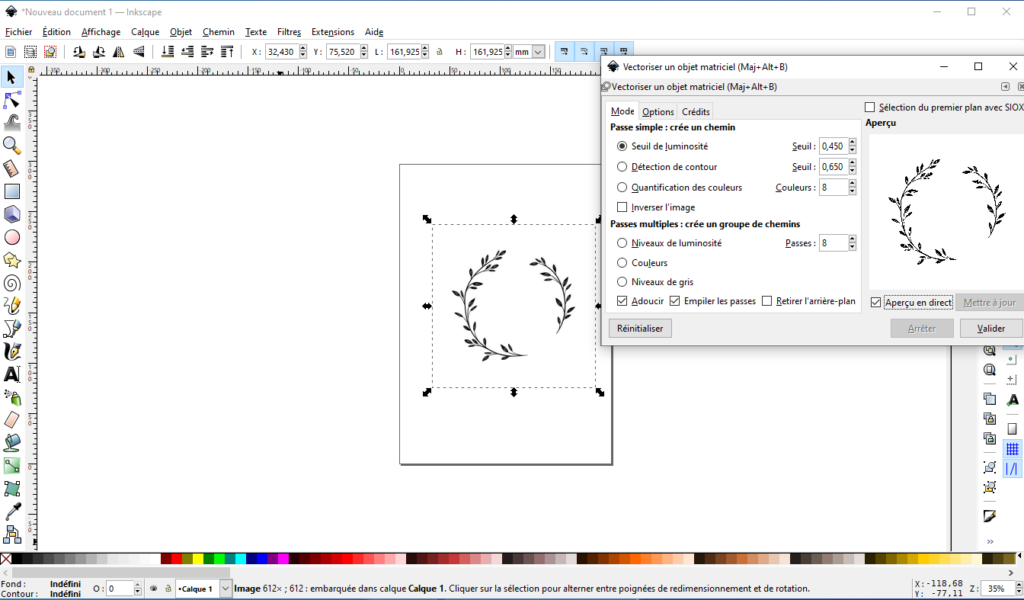

  2. Une fois sur votre logiciel de dessin, deux options s’offrent à vous :– vectoriser une image que vous importez dans le logiciel
    – dessiner directement dans le logiciel à l’aide des outils de dessinIci, j’ai tout simplement vectorisé une image d’une couronne de fleur trouvée sur internet.Si vous ne savez pas vous servir du logiciel Inkscape, vous trouverez de nombreux tutos en ligne pour apprendre à le maîtriser.





  3. Enregistrez votre fichier vectoriel. Pour faire de la découpe laser, vous aurez besoin d’un fichier DXF.
  4. Ensuite, rendez-vous sur le programme lié à la découpeuse laser. Ici, j’utilise RDWorks, qui est le logiciel lié à la découpeuse laser que nous avons au cityfab3. Importez votre fichier dans le logiciel RDWorks.

    Si vous n’avez jamais utilisé une découpeuse laser, faites un tour sur la page de nos prochaines formations.
  5. Pour notre design, nous avons sélectionné le mode « cut » avec une puissance de 40 et une vitesse de 400.

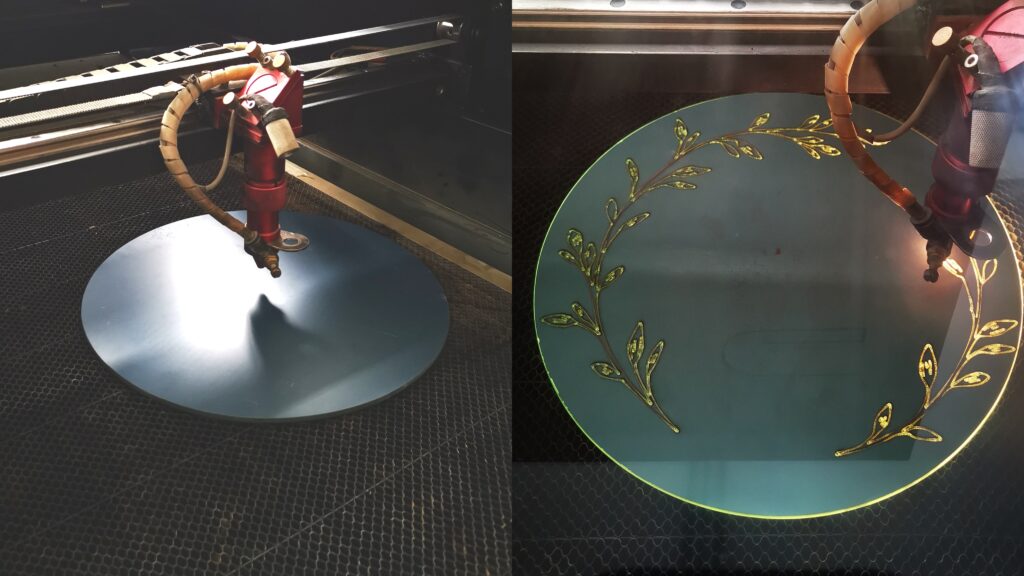

  6. Placez le miroir à l’envers dans la découpeuse laser.
  7. Déterminez le centre du miroir et marquez le à l’aide du feutre pour tableau blanc. Placez l’origine de votre découpe sur ce point.
  8. Lancez la gravure. Lorsqu’elle est finie, le miroir est prêt !

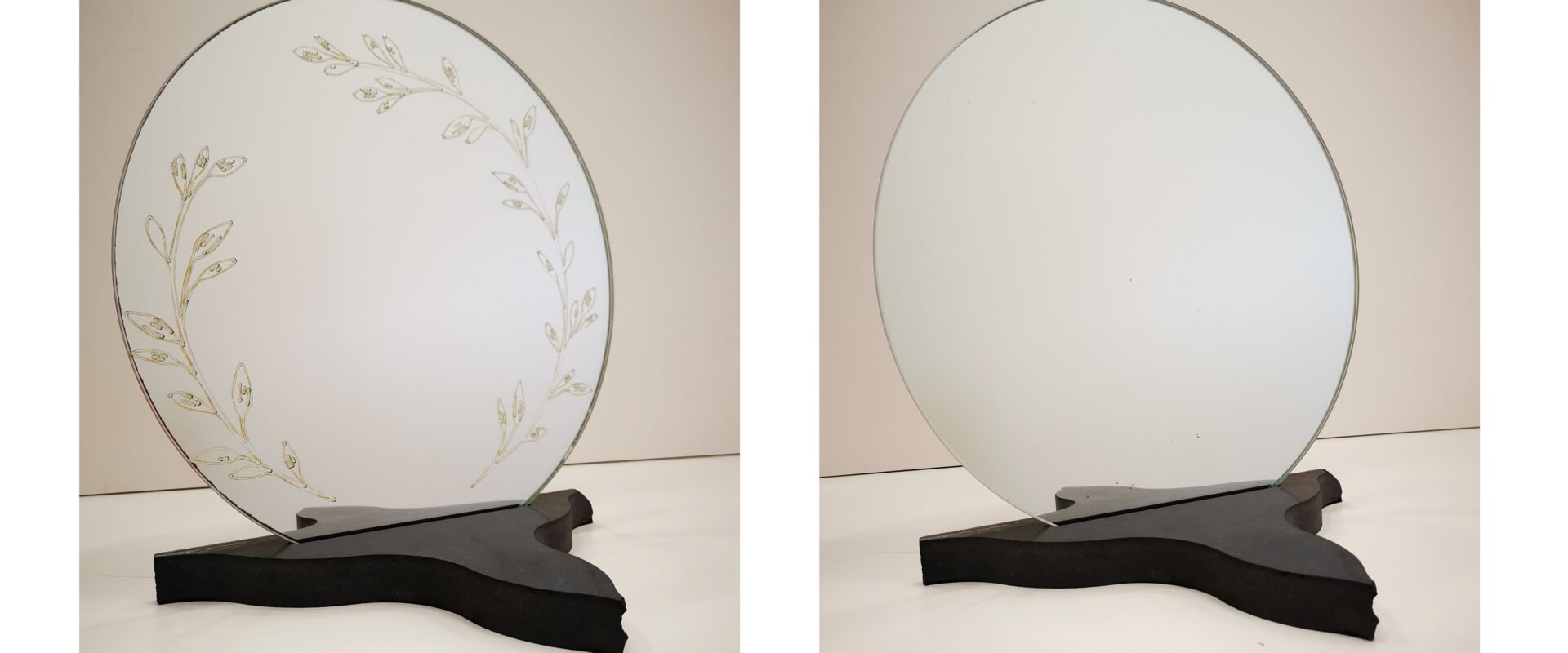

  9. Placez le miroir dans la fente de votre support. Well done ! 😊




Si vous avez des questions, n’hésitez pas à me contacter à l’adresse : contact@cityfab3.brussels

Je me ferai un plaisir de vous répondre 😊





Behind the tuto



Hello, moi c’est Omar. Je suis fabmanager au cityfab 3 et à la MicroFactory. Mon rôle en tant que fabmanager c’est de m’assurer que tout se passe bien au fablab et de vous aider si vous en avez le besoin. Avec Ariane et Charlotte, on fait tout ce qu’il faut pour que vous puissiez vous épanouir dans votre production au fablab 😊



Je suis dans le monde des fablabs depuis longtemps, j’ai une pratique d’ensemble sur toutes les machines mais j’aime particulièrement la jet d’eau. C’est fou tout ce que cette machine peut faire.

En combinant les machines et les compétences des personnes qu’on croise dans un fablab, on arrive très souvent à un résultat vraiment top et personnalisé. Lorsqu’on a pris en main une ou plusieurs machines, on peut presque tout personnaliser, moduler à sa guise, réutiliser des chutes,… Pour ce tuto, j’ai récupéré une chute pour faire le support du miroir. Si je vois d’autres chutes intéressantes dans le futur, je pourrai modifier le support sans soucis.



Fréquenter un fablab permet également de rester à la pointe de la technologie sans dépenser des milliers d’euros. Les machines sont disponibles, on peut se former facilement et au gré des rencontres, on rêve de projets de plus en plus grands qui se concrétisent. Et puis, en tant qu’artisan, utiliser en partie des machines numériques permet vraiment de réduire ses coûts de production.



Si vous avez aimé ce DIY, n’hésitez pas à venir visiter le cityfab 3 à Anderlecht. Le reste de l’équipe et moi-même répondrons à tes questions avec grand plaisir 😊
